您当前所在位置: 首页 > 首发论文
动态公开评议须知

1. 评议人本着自愿的原则,秉持科学严谨的态度,从论文的科学性、创新性、表述性等方面给予客观公正的学术评价,亦可对研究提出改进方案或下一步发展的建议。

2. 论文若有勘误表、修改稿等更新的版本,建议评议人针对最新版本的论文进行同行评议。

3. 每位评议人对每篇论文有且仅有一次评议机会,评议结果将完全公示于网站上,一旦发布,不可更改、不可撤回,因此,在给予评议时请慎重考虑,认真对待,准确表述。

4. 同行评议仅限于学术范围内的合理讨论,评议人需承诺此次评议不存在利益往来、同行竞争、学术偏见等行为,不可进行任何人身攻击或恶意评价,一旦发现有不当评议的行为,评议结果将被撤销,并收回评审人的权限,此外,本站将保留追究责任的权利。

5. 论文所展示的星级为综合评定结果,是根据多位评议人的同行评议结果进行综合计算而得出的。

勘误表

上传勘误表说明

  • 1. 请按本站示例的“勘误表格式”要求,在文本框中编写勘误表;
  • 2. 本站只保留一版勘误表,每重新上传一次,即会覆盖之前的版本;
  • 3. 本站只针对原稿进行勘误,修改稿发布后,不可对原稿及修改稿再作勘误。

示例:

勘误表

上传勘误表说明

  • 1. 请按本站示例的“勘误表格式”要求,在文本框中编写勘误表;
  • 2. 本站只保留一版勘误表,每重新上传一次,即会覆盖之前的版本;
  • 3. 本站只针对原稿进行勘误,修改稿发布后,不可对原稿及修改稿再作勘误。

示例:

上传后印本

( 请提交PDF文档 )

* 后印本是指作者提交给期刊的预印本,经过同行评议和期刊的编辑后发表在正式期刊上的论文版本。作者自愿上传,上传前请查询出版商所允许的延缓公示的政策,若因此产生纠纷,本站概不负责。

发邮件给 王小芳

收件人:

收件人邮箱:

发件人邮箱:

发送内容:

0/300

论文收录信息

论文编号 201805-101
论文题目 多孔生物质碳硫复合正极材料的制备及其电化学性能研究
文献类型
收录
期刊

上传封面

期刊名称(中文)

期刊名称(英文)

年, 卷(

上传封面

书名(中文)

书名(英文)

出版地

出版社

出版年

上传封面

书名(中文)

书名(英文)

出版地

出版社

出版年

上传封面

编者.论文集名称(中文) [c].

出版地 出版社 出版年-

编者.论文集名称(英文) [c].

出版地出版社 出版年-

上传封面

期刊名称(中文)

期刊名称(英文)

日期--

在线地址http://

上传封面

文题(中文)

文题(英文)

出版地

出版社,出版日期--

上传封面

文题(中文)

文题(英文)

出版地

出版社,出版日期--

英文作者写法:

中外文作者均姓前名后,姓大写,名的第一个字母大写,姓全称写出,名可只写第一个字母,其后不加实心圆点“.”,

作者之间用逗号“,”分隔,最后为实心圆点“.”,

示例1:原姓名写法:Albert Einstein,编入参考文献时写法:Einstein A.

示例2:原姓名写法:李时珍;编入参考文献时写法:LI S Z.

示例3:YELLAND R L,JONES S C,EASTON K S,et al.

上传修改稿说明:

1.修改稿的作者顺序及单位须与原文一致;

2.修改稿上传成功后,请勿上传相同内容的论文;

3.修改稿中必须要有相应的修改标记,如高亮修改内容,添加文字说明等,否则将作退稿处理。

4.请选择DOC或Latex中的一种文件格式上传。

上传doc论文   请上传模板编辑的DOC文件

上传latex论文

* 上传模板导出的pdf论文文件(须含页眉)

* 上传模板编辑的tex文件

回复成功!


  • 0

多孔生物质碳硫复合正极材料的制备及其电化学性能研究

首发时间:2018-05-14

吴雨亭 1

吴雨亭(1997-),女,本科生,锂硫电池正极材料制备及其性能研究

葛海涛 1    苗铭 1    陆宏斌 1    胡羽妙 1    陈曼芳 1    王先友 1

王先友(1962-),男,教授、博导,电化学和新能源材料

  • 1、湘潭大学化学学院,湖南湘潭,411105

摘要:理论比容量高达1675 mAh/g,质量比能量可达2600 Wh/kg的锂硫电池,被认为是新一代最具竞争力的二次电池之一。但单质硫本身不导电,且放电过程中会形成多硫化物等中间产物溶于电解液,导致"穿梭效应",严重降低了电池的充放电比容量及库伦效率,需加入高导电性的多孔碳进行改善。鉴于传统碳基材料昂贵的成本因素,本文以废弃莲杆为原料制备导电性较高的生物质多孔碳材料,并通过简单的高温热解法和KOH活化法与单质硫形成活化碳硫复合材料(ALC/S)。利用扫描电子显微镜(SEM)、X射线衍射(XRD)对复合材料进行形貌、结构分析,表明单质硫均分散至莲杆碳基体中。由比表面积测试(BET)和孔径分布测试得ALC比表面积为2966 m2/g,平均孔径为2.697 nm,具有强物理吸附作用以显著抑制多硫化物的溶解和扩散。电化学测试显示0.2 C倍率下ALC/S电极首次放电比容量高达1358 mAh/g,硫的利用率达到了81%,循环50次后比容量还保持在1064 mAh/g,较之普通硫电极其电化学性能得到显著改善。

关键词: 生物质碳;单质硫;正极材料;锂硫电池

For information in English, please click here

Preparation and Electrochemical Performance of Porous Biomass Carbon/Sulfur Composite Cathode Materials

WU Yuting 1

吴雨亭(1997-),女,本科生,锂硫电池正极材料制备及其性能研究

GE Haitao 1    MIAO Ming 1    LU Hongbin 1    HU Yumiao 1    CHEN Manfang 1    WANG Xianyou 1

王先友(1962-),男,教授、博导,电化学和新能源材料

  • 1、School of Chemistry,Xiangtan Univerisity,Xiangtan 411105,China

Abstract:Lithium-sulfur (Li-S) batteries are nominated as one of the most promising next-generation electrochemical storage systems due to their relatively low cost, high capacity and theoretical energy density. However, the insulation of sulfur and the dissolution of intermediates polysulfide necessitate the addition of high conductivity matrices to enhance the active-material utilization, which are usually high-cost. In this work, the biomass-derived porous carbon (ALC) is fabricated by carbonizing bio-waste lotuspetiole and subsequently activating the material with KOH. The morphology, structure of the composites are characterized by scanning electron microscopy (SEM), X-ray diffraction (XRD). The as-prepared ALC possesses a large specific surface area of 2966 m2/g and an average pore size of 2.697 nm, introducing strong physical adsorption to significantly suppress the dissolution and diffusion of polysulfide. Herein, a high initial discharge capacity of 1358 mAh/g at 0.2 C with the utilization of sulfur is up to 81%, and large reversible capacity of 1064 mAh/g after 50 cycles at 0.2 C, meaning its outstanding prospects for the better cyclability and electrochemical performance as application of Li-S battery.

Keywords: Biomass carbon Elemental sulfur Cathode material Lithium-sulfur batteries

Click to fold

点击收起

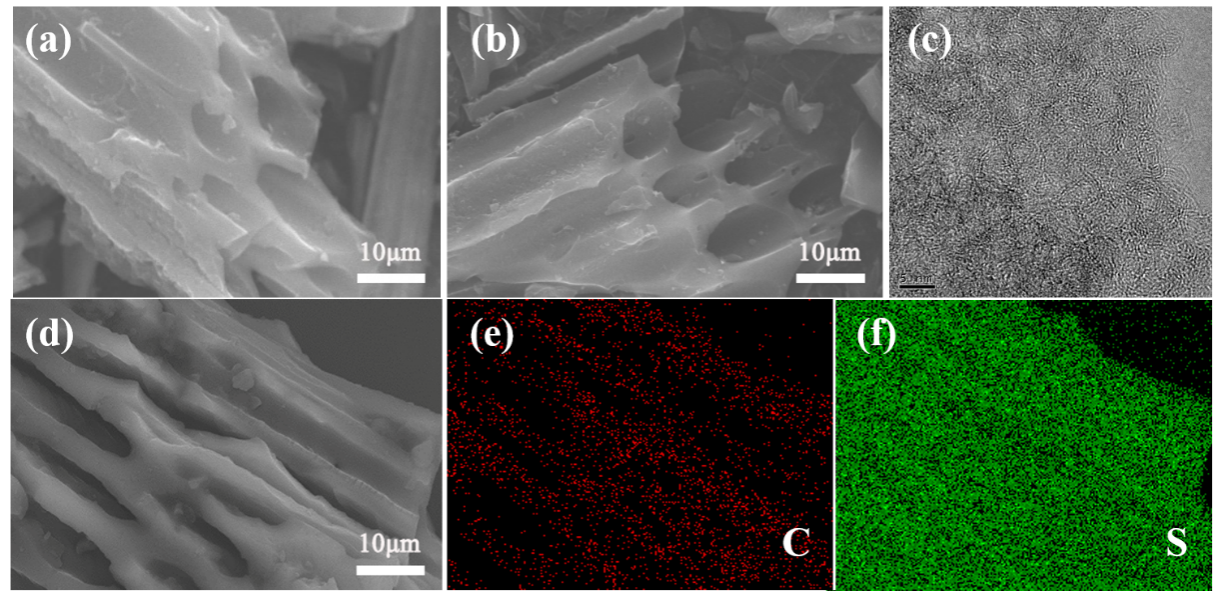

论文图表:

引用

导出参考文献

.txt .ris .doc
吴雨亭,葛海涛,苗铭,等. 多孔生物质碳硫复合正极材料的制备及其电化学性能研究[EB/OL]. 北京:中国科技论文在线 [2018-05-14]. http://www.paper.edu.cn/releasepaper/content/201805-101.

No.****

动态公开评议

共计0人参与

动态评论进行中

评论

全部评论

0/1000

勘误表

多孔生物质碳硫复合正极材料的制备及其电化学性能研究
